1. Xmotion 서보모터 형명 표기방법
|
서보모터 형명 (APM-FG**D) |
APM-FG22DMK |
APM-FG35DMK |
APM-FG55DMK |
APM-FG75DMK |
APM-FG110DMK |
|
|
| APM-FG22DMK2 |
APM-FG35DMK2 |
APM-FG55DMK2 |
APM-FG75DMK2 |
APM-FG110DMK2 |
|
||
|
적용 드라이브 (L7SAxxxB) |
L7SA020B |
L7SA035B |
L7SA050B |
L7SA750B |
L7SA150B |
|
|
|
정격출력 |
[kW] |
2.2 |
3.5 |
5.5 |
7.5 |
11 |
|
|
정격토크 |
[N×m] |
10.50 |
16.71 |
26.25 |
35.81 |
52.52 |
|
|
[kgf×cm] |
107.1 |
170.4 |
267.8 |
365.4 |
525.9 |
|
|
|
순시최대토크 |
[N×m] |
31.51 |
50.12 |
78.76 |
89.53 |
157.55 |
|
|
[kgf×cm] |
321.30 |
511.30 |
803.4 |
913.5 |
1,607.60 |
|
|
|
정격전류 |
[A] |
10.25 |
14.67 |
29.74 |
30.17 |
51.39 |
|
|
최대전류 |
[A] |
30.75 |
44.01 |
89.22 |
75.43 |
154.17 |
|
|
정격회전속도 |
[r/min] |
2000 |
|
||||
|
최고회전속도 |
[r/min] |
3000 |
2700 |
3000 |
2500 |
|
|
|
관성모멘트 |
[kg×m²x10¯⁴] |
41.13 |
71.53 |
117.72 |
149.4 |
291.36 |
|
|
[gf×cm×s²] |
41.97 |
72.99 |
120.12 |
152.45 |
297.31 |
|
|
|
허용부하관성 |
모터 이너셔의 5배 |
|
|||||
|
정격파워레이트 |
[kW/s] |
26.78 |
38.99 |
58.51 |
85.83 |
94.65 |
|
|
속도, 위치검출기 |
표준 |
Serial Multi-Turn Type(19bit) |
|||||
|
옵션 |
X |
||||||
|
사양 및 특성 |
보호방식 |
전폐×자냉 IP65(축 관통부 제외) |
|||||
|
시간정격 |
연속 |
||||||
|
주위온도 |
사용온도 : 0~40[°C], 보존온도 : -10~60[°C] |
||||||
|
주위습도 |
사용습도 : 80[%]RH, 보존습도 : 90[%]RH이하 (결로가 없을 것) |
||||||
|
분위기 |
직사광선이 없는 곳, 부식성 및 인화성 가스가 없을 것. |
||||||
|
내진성 |
진동가속도 49[m/s2](5G) |
||||||
|
무게 |
[kg] |
15.4 |
20.2 |
28.12 |
33.45 |
66.2 |
|

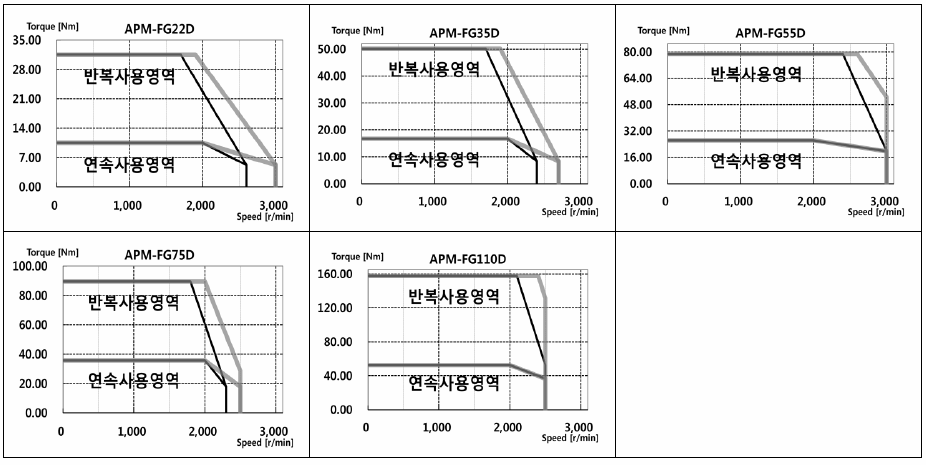

3. 서보모터 규격 및 토크 특성(200V)
