1. Xmotion 서보모터 형명 표기방법
2. 서보모터 규격 및 토크 특성(200V)
|
서보모터 형명 (APM-FE**M) |
APM-FE03MMK |
APM-FE06MMK |
APM-FE09MMK |
APM-FE12MMK |
|
|
|
| APM-FE03MMK2 |
APM-FE06MMK2 |
APM-FE09MMK2 |
APM-FE12MMK2 |
|
|
||
|
적용 드라이브 (L7SAxxxB) |
L7SA004B |
L7SA008B |
L7SA010B |
L7SA020B |
|
|
|
|
정격출력 |
[kW] |
0.3 |
0.6 |
0.9 |
1.2 |
|
|
|
정격토크 |
[N×m] |
2.86 |
5.72 |
8.59 |
11.46 |
|
|
|
[kgf×cm] |
29.22 |
58.4 |
87.7 |
116.9 |
|
|
|
|
순시최대토크 |
[N×m] |
8.59 |
17.18 |
25.77 |
34.22 |
|
|
|
[kgf×cm] |
87.66 |
175.3 |
262.9 |
349.1 |
|
|
|
|
정격전류 |
[A] |
2.73 |
4.56 |
6.18 |
10.67 |
|
|
|
최대전류 |
[A] |
8.19 |
13.68 |
18.54 |
32.01 |
|
|
|
정격회전속도 |
[r/min] |
1000 |
|
|
|||
|
최고회전속도 |
[r/min] |
2000 |
|
|
|||
|
관성모멘트 |
[kg×m²x10¯⁴] |
5.66 |
10.18 |
14.62 |
19.04 |
|
|
|
[gf×cm×s²] |
5.77 |
10.39 |
14.92 |
19.43 |
|
|
|
|
허용부하관성 |
모터 이너셔의 10배 |
|
|
||||
|
정격파워레이트 |
[kW/s] |
14.49 |
32.22 |
50.48 |
68.91 |
|
|
|
속도, 위치검출기 |
표준 |
Serial Multi-Turn Type(19bit) |
|||||
|
옵션 |
X |
||||||
|
사양 및 특성 |
보호방식 |
전폐×자냉 IP65(축 관통부 제외) |
|||||
|
시간정격 |
연속 |
||||||
|
주위온도 |
사용온도 : 0~40[°C], 보존온도 : -10~60[°C] |
||||||
|
주위습도 |
사용습도 : 80[%]RH, 보존습도 : 90[%]RH이하 (결로가 없을 것) |
||||||
|
분위기 |
직사광선이 없는 곳, 부식성 및 인화성 가스가 없을 것. |
||||||
|
내진성 |
진동가속도 49[m/s2](5G) |
||||||
|
무게 |
[kg] |
5.0 |
6.7 |
8.5 |
10.1 |
|
|

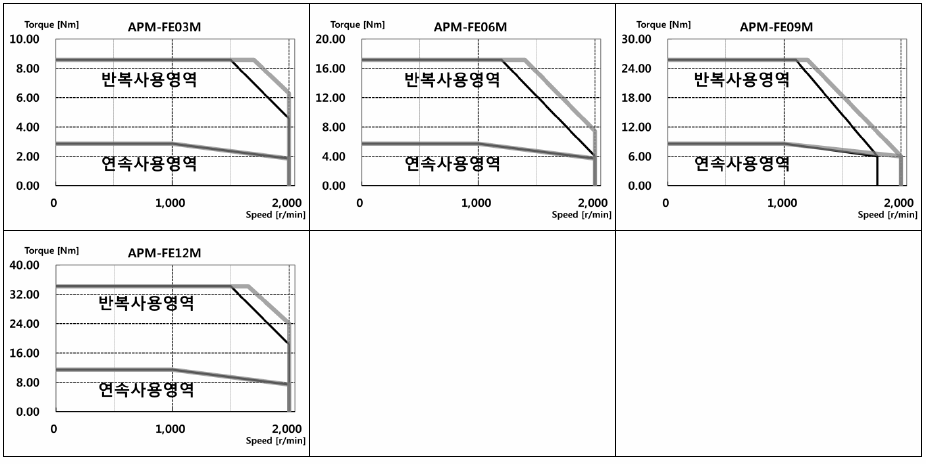

3. 서보모터 규격 및 토크 특성(200V)
 torque.gif)
4. APM-FE 서보 Motor 외형도
5. 서보 Xmotion 카다로그(PDF)
|
|
|
.jpg) |
 |
_201124.jpg) |
.jpg)
_202107.jpg)
